7 cartes Nvidia fondues en 48 heures et alarme à 12 A : comment le boîtier Super Flower tente de sauver les connecteurs 12+4 broches
La promesse d’un câble unique capable d’encaisser 600 W continue de se heurter aux lois de la physique dans les boîtiers haut de gamme. Alors que l’atelier de réparation spécialisé chinois Zhang the Computer Repairman (connu sous le nom de 修电脑的张哥 sur Bilibili et YouTube) vient de documenter l’arrivée de sept cartes graphiques Nvidia aux connecteurs 12+4 broches fondus en seulement 48 heures, le constructeur taïwanais d’alimentations Super Flower dégaine une parade matérielle externe : le VGA 12+4Pin OCP Dongle. Placé en série entre le câble d’alimentation et la carte graphique, ce module surveille l’intensité électrique sur chaque ligne +12V pour alerter le joueur avant que le plastique ne fusionne avec le port du GPU.
Sept RTX 5090 et RTX 4090 calcinées en deux jours : le constat brutal en atelier
Les séquences filmées à l’établi par le technicien Zhang témoignent d’un phénomène qui dépasse largement l’hypothèse d’un câble mal enfoncé par quelques utilisateurs distraits. En l’espace de deux jours, son centre de micro-soudure a réceptionné sept fleurons de Nvidia présentant exactement la même pathologie thermique sur leur prise d’alimentation 12+4 broches. Le lot réunit principalement des GeForce RTX 5090, incluant une version Founders Edition de Nvidia et un modèle Gainward, ainsi que plusieurs GeForce RTX 4090 signées ASUS et MSI.
Sur certaines cartes, l’échauffement a carbonisé l’embase jusqu’à noircir le circuit imprimé (PCB) adjacent. Sur d’autres exemplaires, la fiche du câble d’alimentation a littéralement fondu à l’intérieur du connecteur de la carte graphique, obligeant les propriétaires à sectionner eux-mêmes les fils à la pince coupante pour pouvoir expédier leur matériel en réparation. Ces défaillances surviennent d’ailleurs sur des configurations équipées de blocs d’alimentation haut de gamme, dont plusieurs stations de calcul en laboratoire soumises à de lourdes charges continues, à l’heure où certains constructeurs et moddeurs poussent les GeForce RTX 50 vers des enveloppes de puissance extrêmes.
Une fois les embases calcinées dessoudées, les pistes nettoyées et de nouveaux connecteurs 12+4 broches brasés sur le PCB, les sept cartes ont pu reprendre du service sous les tests de charge 3DMark. Pour éviter d’en arriver à la chirurgie au fer à souder, le réparateur recommande deux réflexes de dépistage simples en pleine session de jeu : effleurer avec le dos du doigt le faisceau de câbles à environ 2,5 centimètres au-dessus du connecteur GPU (il doit rester tiède et jamais brûlant au toucher) et surveiller la tension de la ligne 12+4 broches dans l’utilitaire GPU-Z. Une chute sous la barre nominale des 12 V, aux alentours de 11,3 V ou 11,4 V en charge, signale une résistance de contact anormale et un risque de fonte imminent.
Pourquoi 600 W sur six broches +12V transforment le moindre déséquilibre en fournaise
À la racine de cette vulnérabilité se trouve le dimensionnement électrique du standard à 16 broches (12VHPWR puis sa révision 12V-2×6 validée par le consortium PCI-SIG). Malgré ses seize contacts physiques, le connecteur utilise quatre petites broches dédiées au signal de contrôle et douze broches de puissance, réparties en six masses et seulement six lignes actives +12V.
Lorsqu’une GeForce RTX 5090 réclame ses 600 W nominaux (soit un courant total de 50 A sous 12 V), chacune des six broches +12V est censée acheminer un flux parfaitement équilibré d’environ 8,33 A. Mais en l’absence de surveillance et de répartition par broche sur le PCB de la majorité des cartes actuelles, la moindre micro-résistance liée à la torsion du câble ou à l’usure d’un contact fausse la donne : certaines broches voient leur intensité baisser tandis que leurs voisines encaissent un surplus massif d’ampères, déclenchant un emballement thermique par effet Joule.
Super Flower VGA 12+4Pin OCP Dongle : alarme sonore, code couleur et coupure à 195 secondes

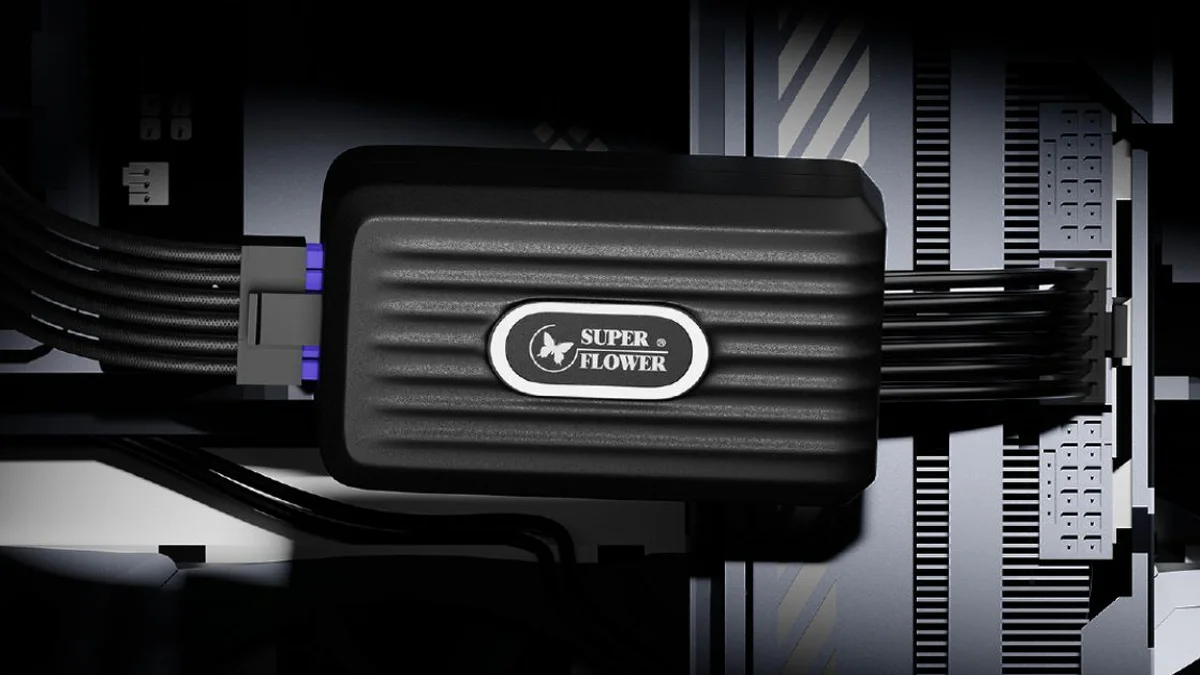

C’est précisément ce déséquilibre d’intensité par broche que cible le nouveau VGA 12+4Pin OCP Dongle officialisé par Super Flower et repéré à Taïwan par le spécialiste matériel Uniko’s Hardware. Ce boîtier noir de 321 x 55 x 32 mm, doté d’entrées clairement différenciées côté alimentation (PSU) et côté carte graphique (VGA), intègre un bandeau lumineux ARGB associé à un buzzer acoustique pour contrôler en continu le courant sur chaque ligne +12V.
Le système de protection contre les surintensités (Over Current Alert System) de Super Flower repose sur une fenêtre de validation de 10 secondes et s’articule autour de quatre paliers précis :
- Fonctionnement normal (< 9,5 A par broche) : lorsque l’intensité reste sous les 9,5 A pendant 10 secondes, le boîtier maintient son cycle d’éclairage ARGB habituel en silence.
- Surcharge modérée (entre 9,5 A et 12 A) : si une broche oscille entre 9,5 A et 12 A durant 10 secondes, le voyant vire à l’orange et le buzzer émet des bips courts rapprochés jusqu’à ce que la charge revienne sous le seuil de sécurité.
- Déséquilibre inter-broches (> 6 A d’écart) : si la différence de courant entre deux lignes +12V excède 6 A pendant 10 secondes, la même alerte orange avec bips courts se déclenche immédiatement pour prévenir d’une mauvaise répartition électrique.
- Surcharge critique (> 12 A) et sécurité écran noir : dès qu’une broche franchit le cap des 12 A pendant 10 secondes, le module clignote en rouge et fait retentir une sirène continue durant 180 secondes (3 minutes). Si l’utilisateur n’intervient pas, la LED passe au rouge fixe pendant 15 secondes supplémentaires (soit 195 secondes au total) avant d’enclencher la fonction VGA Black Screen Protection. Même si l’intensité redescend entre-temps, l’affichage reste coupé et l’alerte demeure verrouillée jusqu’à l’extinction complète du PC et la vérification manuelle du câblage.
Pour l’heure, ce module Super Flower VGA 12+4Pin OCP Dongle est distribué à Taïwan sous forme de bundle avec certaines alimentations de la marque. Il rejoint une liste croissante de dispositifs similaires sur le marché, à l’image du câble GPU Shield Adapter Cable de Cooler Master ou de la protection intégrée GPU Safeguard+ sur les blocs MSI.
Voir les disponibilités des alimentations ATX 3.1 (12V-2×6) sur Amazon→
Mon banc d’essai : un pansement sonore sur une plaie d’architecture électrique
Sur le plan purement technique, je salue l’initiative de Super Flower : surveiller non seulement le pic de 12 A sur une broche isolée, mais aussi l’écart de plus de 6 A entre deux lignes +12V est exactement la bonne approche physique pour détecter un connecteur en train de dériver avant qu’il ne fonde. Pourtant, en tant qu’assemblage sur banc de test, la multiplication de ces boîtiers externes à sirène me laisse un goût amer.
Qu’un joueur qui débourse plus de 2 000 euros dans une GeForce RTX 5090 doive rajouter un boîtier plastique ARGB muni d’un buzzer au milieu de son boîtier pour espérer sauver son investissement traduit un transfert de responsabilité anormal. À mes yeux, la détection de courant par broche et l’équilibrage actif des lignes 12 V devraient être câblés d’office sur le PCB de chaque carte graphique de cette gamme, sans obliger les fabricants d’alimentations à inventer des bouées de sauvetage externes, d’autant plus quand les feuilles de route des prochaines générations de GPU Nvidia suscitent déjà de solides interrogations chez les joueurs PC.
