175 $ au lieu de 1 000 $ : comment un moddeur transforme deux barrettes DDR5 de PC portable en kit de bureau à 7 800 MT/s
Alors que la pénurie de mémoire vive DDR5 en 2026 propulse les kits standards de 32 Go en DDR5-6000 autour de 450 dollars et fait grimper les barrettes à très haute fréquence vers la barre des 1 000 dollars, certains passionnés sortent la station à air chaud pour contourner l’inflation. Le spécialiste en micro-soudure BGA Blighted Agent vient de réussir un pari audacieux : transformer un kit de mémoire d’ordinateur portable (SO-DIMM) acheté 120 dollars d’occasion en un kit de bureau (UDIMM) de 32 Go cadencé à 7 800 MT/s.
120 $ sur le marché de l’occasion et des puces SK hynix A-die dignes des kits les plus chers
Tout est parti d’une bonne affaire dénichée sur Facebook Marketplace : deux barrettes SO-DIMM d’ordinateur portable SK hynix de 16 Go en DDR5-5600 (référence exacte HMCG78AGBSA095N AA, architecture simple rang 1Rx8 PC5-5600B-SA0-1010-XT) négociées à 120 dollars la paire, là où des modules similaires s’échangent désormais autour de 320 dollars sur eBay aux États-Unis.
Le véritable trésor de ces petites barrettes pour PC portable se cache sous le microscope : elles embarquent seize puces mémoire SK hynix A-die gravées sous le marquage H5CG48AGBD X018. Ce sont exactement les mêmes puces à fort potentiel d’overclocking qui équipent les barrettes de bureau d’élite vendues à prix d’or, à l’image des séries G.Skill Trident Z5 Royal Neo.
Pour mener à bien la transplantation, le moddeur a commandé deux circuits imprimés (PCB) vierges au format DDR5 de bureau sur AliExpress pour environ 16 dollars l’unité, ainsi qu’une paire de dissipateurs métalliques dorés et argentés avec diffuseur cristallin pour 18 dollars. En comptant les consommables et les composants passifs, la facture matérielle totale s’arrête à 175 dollars.
Voir les disponibilités de la RAM DDR5 SO-DIMM sur Amazon→
Rebillage BGA en 0,45 mm et greffe du contrôleur SPD sous microscope
L’opération ne relève évidemment pas du simple montage PC du dimanche. Blighted Agent, déjà connu pour avoir doublé la mémoire vidéo de plusieurs cartes graphiques, a d’abord dessoudé une à une les puces mémoire des barrettes SO-DIMM donneuses à la station à air chaud.
Chaque puce H5CG48AGBD a ensuite été soigneusement nettoyée à la tresse à dessouder, puis placée dans un support de rebillage avec un pochoir (stencil) DDR5 sur mesure afin d’y déposer de nouvelles billes d’étain au plomb de 0,45 mm.

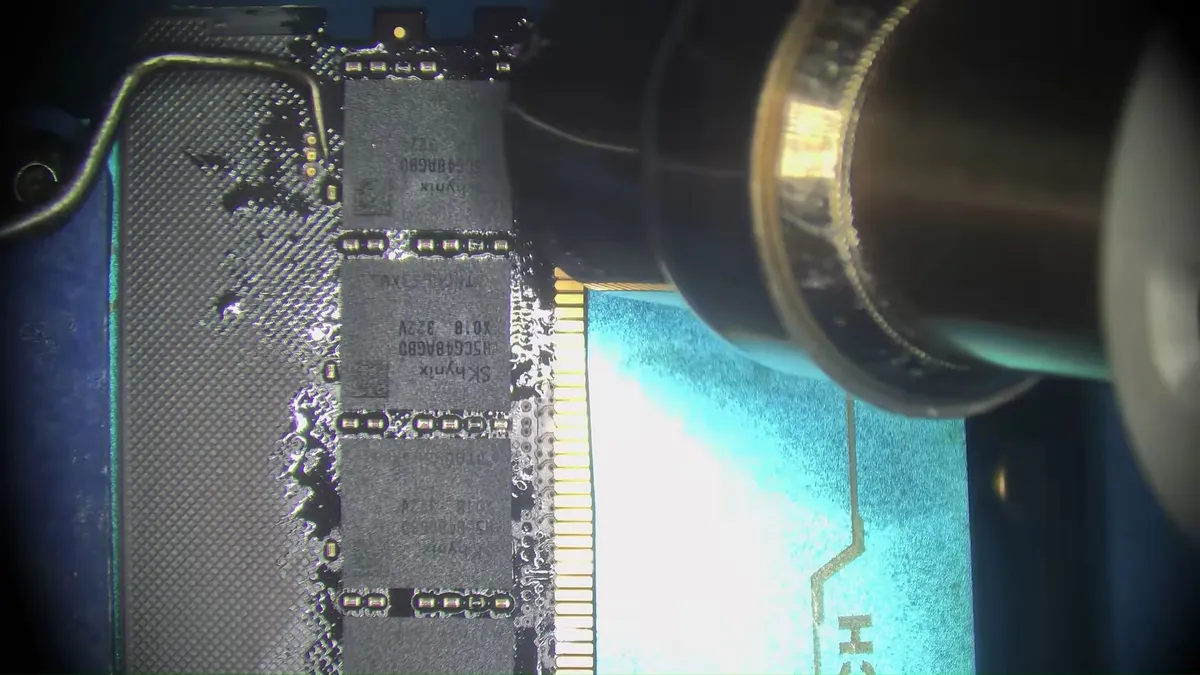

Après avoir préparé les pastilles BGA des PCB vierges de bureau sur une plaque de préchauffage, le technicien a déposé ses puces dans un bain de flux et les a soudées à l’air chaud. Sous l’objectif du microscope, une légère impulsion avec une sonde dentaire permet de vérifier que la tension de surface de l’étain en fusion ramène chaque puce exactement à sa position d’équilibre.
Pour que la carte mère reconnaisse les nouvelles barrettes, il a enfin fallu transférer la puce SPD Hub ainsi que l’EEPROM contenant le profil BIOS d’origine depuis les modules SO-DIMM vers les circuits imprimés de bureau, avant de refermer l’ensemble avec des pads thermiques neufs et les dissipateurs.
7 800 MT/s en CL38 à 1,41 V : le verdict sur l’ASUS ROG Maximus Z790 Apex Encore

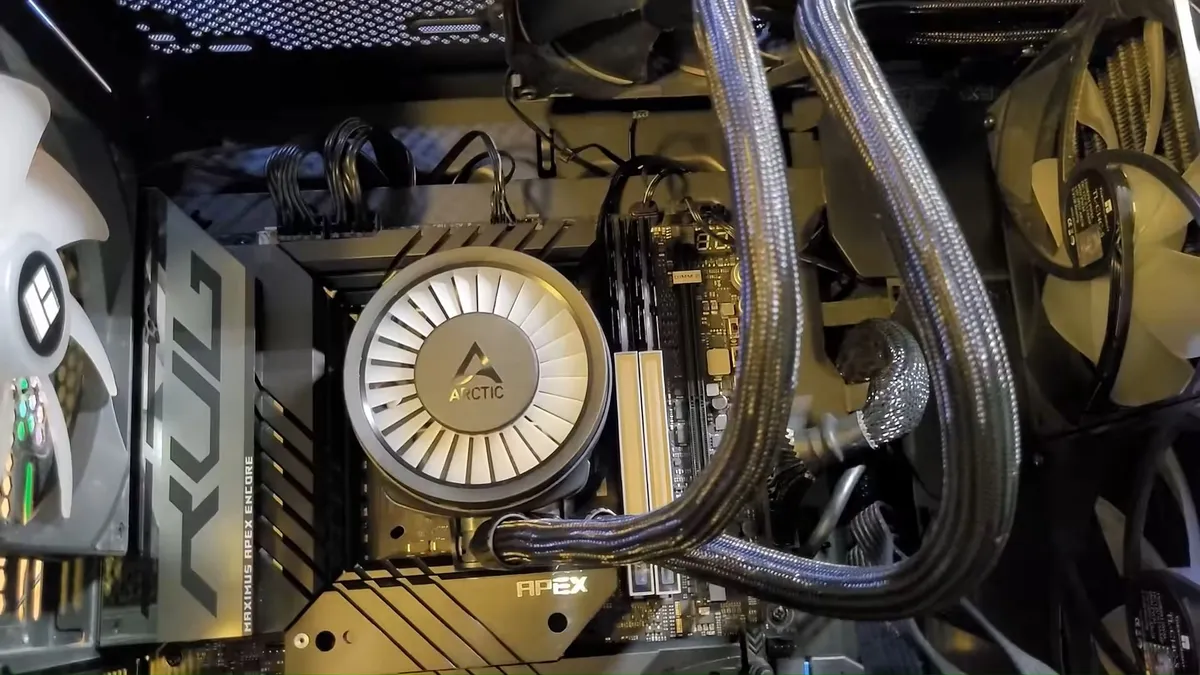

Une fois installées sur une carte mère d’overclocking ASUS ROG Maximus Z790 Apex Encore refroidie par un watercooling tout-en-un Arctic, les deux barrettes maison ont franchi l’étape critique du premier démarrage sans la moindre erreur, s’affichant immédiatement dans le BIOS comme deux modules SK Hynix 16384 MB 5600 MHz.
Alors que certains constructeurs repoussent les limites de capacité comme sur la carte mère Colorful iGame X870E ULTRA-S capable de tenir 192 Go en DDR5-6600 CL28, l’objectif ici était d’exploiter la bande passante brute des puces A-die sur deux canaux. Après quelques ajustements de timings et de tensions, le kit de 32 Go a atteint une fréquence parfaitement stable de DDR5-7800 MT/s (soit 3 900 MHz réels sous CPU-Z avec un contrôleur mémoire à 1 950 MHz).
Les relevés complets sous CPU-Z, HWiNFO64 et TestMem5 témoignent de la qualité de l’assemblage :
- Fréquence et timings primaires : DDR5-7800 (3 900 MHz DRAM) en CL38-50-50-120 (
tRC 170,Command Rate 2T). - Tensions appliquées : 1,40 V définis dans le BIOS (1,410 V mesurés en charge sur le VDD et le VDDQ, 1,815 V sur le VPP).
- Températures en charge : le capteur thermique du SPD Hub est resté contenu entre 49,4 °C et 51,9 °C de moyenne, avec des pointes maximales à seulement 51,0 °C et 53,5 °C grâce aux nouveaux dissipateurs.
- Torture test mémoire : validation intégrale sous TestMem5 v0.13.1 avec le profil lourd
anta777pendant 1 heure et 31 minutes (31 cycles consécutifs sur 26 112 Mo alloués) et zéro erreur détectée.
Voir les disponibilités des kits RAM DDR5 32 Go sur Amazon→
Mon banc d’essai : pourquoi la greffe BGA écrase les adaptateurs passifs mais reste un pari à haut risque
Quand on cherche à gratter les meilleurs frametimes 1% low sur des titres compétitifs très sensibles à la bande passante mémoire, on pourrait être tenté par les adaptateurs mécaniques SO-DIMM vers UDIMM vendus une dizaine d’euros. Sur mes propres essais, ces cartes d’adaptation passives allongent les pistes cuivrées et dégradent tellement l’intégrité du signal qu’il devient presque impossible de dépasser les fréquences JEDEC de base sans multiplier les écrans bleus.
En transplantant directement les puces SK hynix A-die sur un véritable PCB de bureau multicouche, Blighted Agent (tout comme l’avait expérimenté le technicien russe VIK-on plus tôt cette année en flashant des profils XMP à 6 400 MT/s) restitue aux puces tout leur potentiel électrique. Tenir 7 800 MT/s en CL38 sous 1,41 V avec moins de 54 °C sur le SPD Hub après 31 passes d’anta777 sous TestMem5, c’est le niveau de stabilité d’un kit vitrine facturé quatre à cinq fois plus cher.
Il faut toutefois garder la tête froide sur la faisabilité : contrairement aux réparations de cartes graphiques où les outils de diagnostic de Nvidia ou d’AMD désignent précisément le canal VRAM défectueux, un particulier n’a aucun moyen logiciel de savoir laquelle des seize puces DDR5 a une bille d’étain mal fusionnée si la barrette refuse de booter. À 175 dollars l’opération, la prouesse force le respect, mais la moindre goutte de soudure de travers transforme l’économie réalisée en presse-papier.
