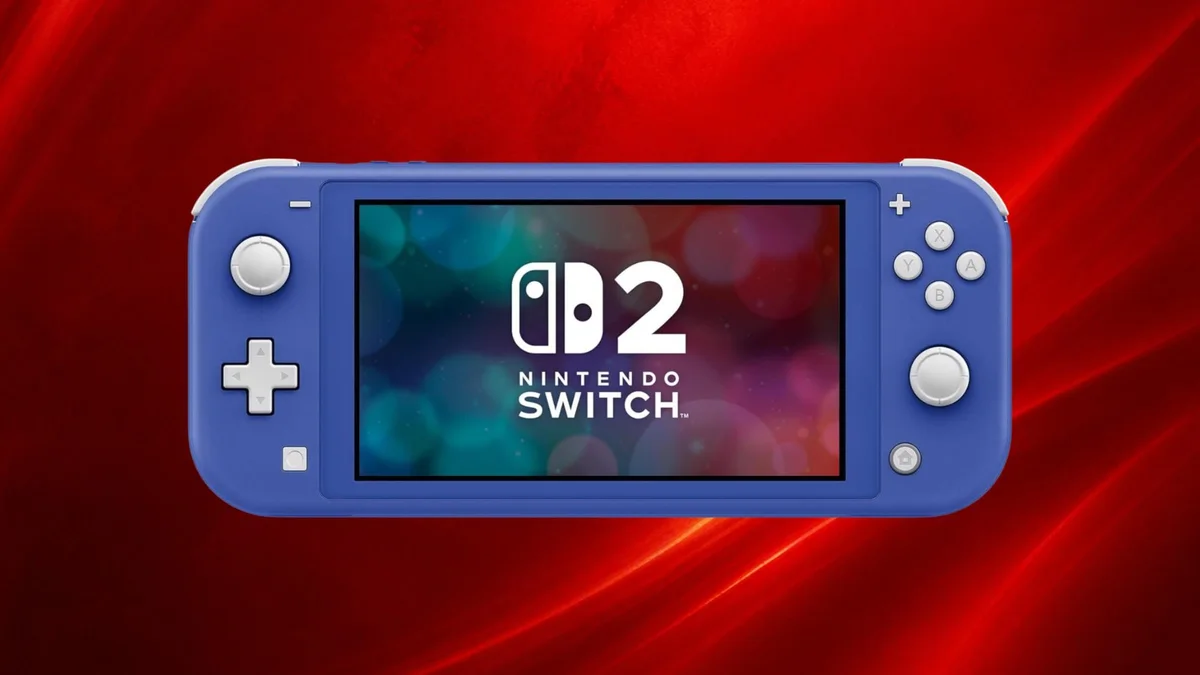

Avec la gravure 8LPU+ de Samsung, la future puce de la Nintendo Switch 2 Lite vise 12 % de performances en plus à moindre coût
Alors que l’envolée des coûts des semi-conducteurs pèse lourdement sur le prix des consoles actuelles, la piste d’une déclinaison portable plus abordable de la dernière machine de Kyoto se précise sur le terrain industriel. Selon les informations du quotidien technologique sud-coréen The Electronic Times et le programme officiel du congrès IEDM 2026 (IEEE International Electron Devices Meeting) relevé par l’analyste Nintendo Patents Watch, la division fonderie de Samsung Electronics s’apprête à lancer dès le mois de décembre une nouvelle évolution de son nœud de gravure en 8 nanomètres baptisée 8LPU+. Plus dense, moins énergivore et nettement moins coûteux à produire qu’une bascule vers la lithographie EUV, ce procédé s’impose déjà comme le candidat naturel pour équiper le processeur personnalisé Nvidia T239 d’une future Nintendo Switch 2 Lite.
Procédé Samsung 8LPU+ : +12 % de performances, -15 % de consommation et une puce plus compacte
Huit ans après l’introduction du nœud 8LPP en 2017 puis du 8LPU en 2018, Samsung Foundry choisit de prolonger la durée de vie de sa gravure en 8 nm avec cette plateforme de seconde génération 8LPU+, qui sera détaillée en décembre lors de la conférence IEDM 2026. Par rapport au 8LPU actuel, les gains annoncés par le fondeur coréen touchent simultanément l’efficacité énergétique et la densité du silicium :
- +12 % de performances à enveloppe énergétique équivalente ;
- -15 % de consommation électrique à fréquence identique ;
- -8 % de surface logique (logic area shrink) sur le cœur de calcul ;
- Environ 10 % de réduction de la surface des circuits d’entrée/sortie (I/O) grâce à l’intégration directe de composants I/O planaires de 3,3 V au sein du procédé FinFET 8LPU ;
- Une baisse marquée des courants de fuite en veille (standby leakage) via l’adoption de mémoire ULL-SRAM (ultra-low-leakage SRAM), de transistors à tension de seuil élevée (cHVT) et d’une mémoire non volatile eMRAM affichant une densité de 20 Mb/mm² (cellule bit de 0,017 μm²).
Le secret économique de cette plateforme réside dans son outil de production. Là où les nœuds de pointe en 5 nm, 4 nm ou 2 nm exigent d’onéreuses machines de lithographie à l’ultraviolet extrême (EUV) fabriquées exclusivement par ASML et facturées plusieurs centaines de milliards de wons l’unité, le procédé 8LPU+ repose intégralement sur la lithographie par immersion à l’ultraviolet profond (DUV au fluorure d’argon). Pour Samsung comme pour ses clients, l’avantage financier est immédiat : les lignes de production DUV sont déjà intégralement amorties comptablement et bénéficient de huit années de données de rendement (yield) stabilisées.
Pourquoi le SoC Nvidia T239 de la Switch 2 est en première ligne
Si Samsung destine officiellement cette gravure 8LPU+ aux microcontrôleurs dotés d’IA, à la robotique industrielle et aux unités de contrôle de zone (ZCU) du secteur automobile, un responsable de l’industrie cité par The Electronic Times souligne que « les clients 8 nm existants au sein de l’écosystème Samsung Foundry » constituent la cible prioritaire de cette mise à niveau. Or, le client grand public le plus emblématique du 8 nm coréen n’est autre que le couple Nintendo / Nvidia avec le SoC T239 qui anime l’actuelle Nintendo Switch 2 (gravé sur un dérivé personnalisé 8N d’architecture Ampere proche du 8LPP).
Dans un contexte où Samsung verrouille près de 80 % de ses capacités mémoire pour l’intelligence artificielle, la flambée des tarifs de la RAM LPDDR5X et du stockage flash NAND complique sérieusement la conception d’une console portable à prix réduit. En migrant le T239 sur le nœud 8LPU+ plutôt que de financer un coûteux portage vers du 4 nm EUV, Nintendo obtiendrait un triple bénéfice matériel : un coût par wafer réduit grâce aux 8 % de surface logique gagnés, une compatibilité binaire garantie à 100 % avec l’ensemble du catalogue Switch 2 sans refonte architecturale, et surtout une baisse de consommation de 15 % autorisant l’intégration d’une batterie plus petite et d’un dissipateur thermique allégé.
Voir les disponibilités sur Amazon→
Budget R&D en hausse et retrait de la première Switch Lite en Europe dès février 2027
Plusieurs indicateurs industriels convergent vers l’arrivée d’un modèle plus accessible à moyen terme. Comme l’a documenté Nintendo Patents Watch, les dépenses de Recherche et Développement (R&D) de Nintendo ont fortement progressé lors de l’exercice fiscal clos en mars 2026, reproduisant la courbe d’investissement observée avant le lancement des précédentes révisions matérielles de la marque.
En parallèle, le constructeur japonais a déjà commencé à faire évoluer ses chaînes d’assemblage pour répondre aux exigences européennes sur le droit à la réparation, même si le récent démontage de la Switch 2 révisée a confirmé le maintien de la même dalle LCD malgré un nouveau châssis interne facilitant l’extraction de la batterie. Surtout, l’arrêt officiel de la commercialisation de la première Nintendo Switch Lite en Europe à compter de février 2027 va laisser un vide stratégique sous la barre symbolique du modèle standard. Qu’elle adopte un écran LCD plus compact avec des commandes directement moulées dans la coque et l’absence de sortie TV dockée, ou un châssis proche de l’actuel épuré de ses composants les plus onéreux à la manière de l’ancienne Nintendo 2DS, cette déclinaison Lite trouverait dans le 8LPU+ le levier idéal pour contenir son tarif.
Mon banc d’essai : pourquoi le 8 nm DUV amorti est l’arme secrète idéale face à la crise de la RAM
En tant qu’observateur des architectures matérielles, je vois souvent les joueurs réclamer un passage immédiat du SoC T239 en 4 nm ou en 3 nm pour une éventuelle Switch 2 Lite. Sur le papier, l’idée fait rêver, mais la réalité économique des fonderies en 2026 raconte une tout autre histoire : entre les tarifs prohibitifs des wafers EUV et la tension extrême sur les puces mémoire LPDDR5X, changer de finesse de gravure ferait exploser le coût de conception au moment précis où Nintendo cherche à rogner chaque dollar sur sa nomenclature industrielle.
Opter pour le 8LPU+ de Samsung sur des machines DUV déjà payées est au contraire un calcul d’ingénieur redoutablement pragmatique. Gagner 15 % d’efficacité énergétique et près de 10 % de surface sur les blocs logiques et I/O suffit amplement pour réduire la capacité de la batterie, simplifier le caloduc et loger la carte mère dans un châssis monobloc plus léger, sans toucher à une seule ligne de code des jeux existants. Si Samsung valide ces rendements lors de l’IEDM en décembre, Nintendo tiendra là la clé technique de sa portable d’entrée de gamme pour 2027.
