PlayStation 2 DUO : il greffe un écran pliable de 7,8 pouces sur une vraie carte mère PS2 découpée
Transformer une console de salon des années 2000 en machine de poche sans recourir à l’émulation logicielle reste l’exercice le plus exigeant du modding hardware. Avec son projet PlayStation 2 DUO publié sur Hackaday.io, le créateur LCLDIY franchit un cap inédit : assembler une véritable PlayStation 2 portable autour d’une dalle souple continue capable de se replier sur elle-même comme un carnet.

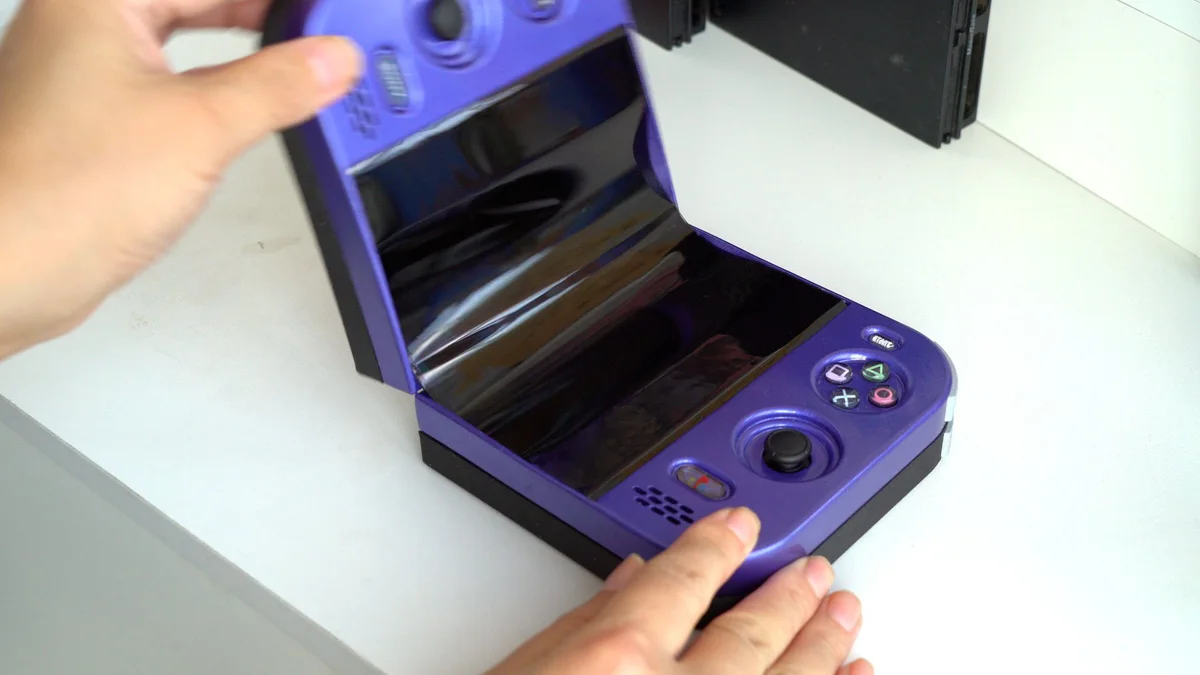

Une dalle souple de 7,8 pouces et un angle de courbure obligatoire de 30 degrés

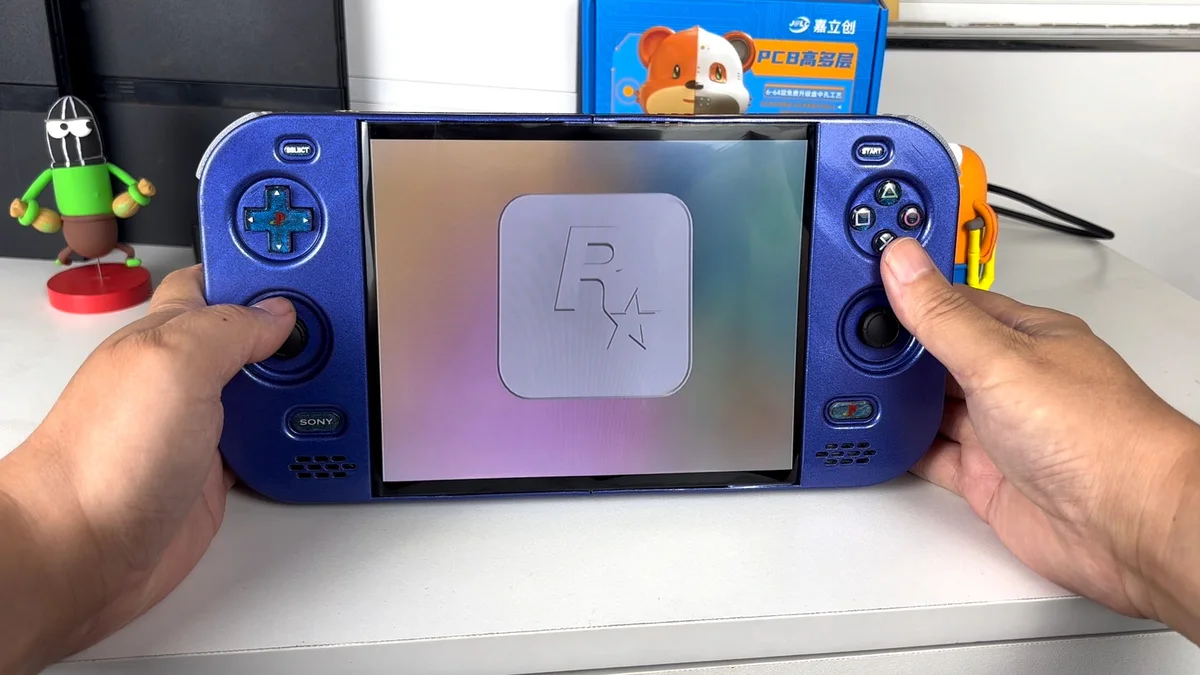

Contrairement aux consoles à double écran séparées par une charnière centrale, la PlayStation 2 DUO repose sur un unique écran flexible de 7,8 pouces récupéré sur l’un des tout premiers smartphones pliables du marché. Une fois dépliée entre les mains, la dalle offre une surface d’affichage en format 4:3 particulièrement adaptée au rendu natif des classiques 128 bits comme God of War, Shinobi ou Vice City.
L’intégration d’un écran pliable de première génération impose toutefois une contrainte mécanique stricte : la dalle ne supporte pas un pliage complet à plat à 180 degrés sous peine de briser sa matrice interne. Selon les notes techniques partagées par LCLDIY, le panneau exige un interstice de courbure d’environ 30 degrés en position fermée. Le moddeur a donc modélisé et imprimé en 3D un châssis violet sur mesure doté d’une charnière grand angle qui préserve ce rayon de sécurité lorsque l’appareil est refermé pour le transport.

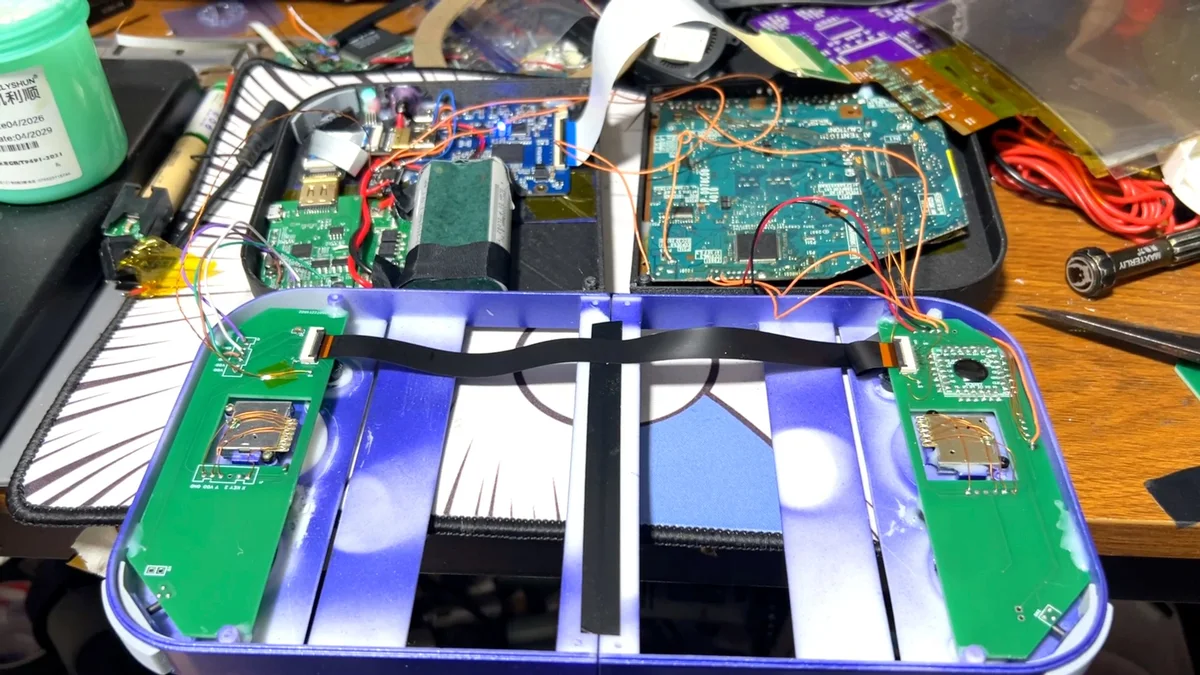

Trois PS2 à 20 dollars et une carte mère SCPH-70000 découpée au millimètre
Sous le capot, il ne s’agit ni d’un SoC ARM sous Android ni d’un mini-PC x86, mais bien du silicium d’origine de Sony. LCLDIY a chiné trois PlayStation 2 en panne sur un marché aux puces pour 20 dollars afin d’en extraire les cartes mères de série SCPH-70000 (PS2 Slim). Encore trop larges pour tenir dans l’une des moitiés du boîtier pliant, ces cartes mères ont subi un board trimming (découpe physique des pistes non essentielles du PCB) avant d’être associées à un dissipateur thermique surmonté d’un micro-ventilateur et à un lecteur virtuel remplaçant le bloc optique d’origine.
Cette démarche de détournement matériel rappelle l’ingéniosité des bidouilleurs qui ont récemment transformé une PS5 en Steam Machine sous Bazzite Linux, mais appliquée ici à la chirurgie électronique pure. Pour répartir les commandes de part et d’autre de l’écran pliant, LCLDIY a conçu deux circuits imprimés (PCB) distincts accueillant la croix directionnelle, les quatre boutons emblématiques PlayStation, deux sticks analogiques et les grilles de haut-parleurs, le tout relié d’un volet à l’autre par une nappe plate souple. Un module sans fil permet même d’appairer une manette Bluetooth externe pour utiliser la machine comme une micro-console de table.
Vidéo de démonstration, fichiers open-source et alternative clé en main
Alors que Sony explore des solutions réseau très différentes pour le jeu nomade, à l’image de son récent brevet d’IA sur GPU destiné à alléger le Cloud Gaming vers le PlayStation Portal, LCLDIY a choisi de documenter intégralement son prototype 100 % natif en vidéo et de publier gratuitement ses archives de fabrication sur Hackaday.io.
| Caractéristique | Spécifications du prototype PlayStation 2 DUO |
|---|---|
| Architecture matérielle | Carte mère PlayStation 2 Slim (série SCPH-70000) découpée (zéro émulation) |
| Écran | Dalle souple pliable unique de 7,8 pouces (affichage 4:3, courbure de sécurité de 30°) |
| Stockage & Refroidissement | Suppression du lecteur de disque optique au profit d’un lecteur virtuel + ventilateur actif |
| Commandes & Connectivité | Double PCB sur mesure relié par nappe plate + support des manettes sans fil Bluetooth |
| Fichiers Open-Source (Hackaday.io) | Archive d’impression 3D ps2.STL.zip (9,15 Mo) + schémas PCB (116,01 Ko) |
Comme la PlayStation 2 DUO reste un prototype artisanal nécessitant de sérieuses compétences en micro-soudure et en découpe de PCB, les joueurs qui souhaitent simplement emporter la ludothèque 128 bits en déplacement peuvent se tourner vers les consoles portables rétro OLED déjà commercialisées :
Consoles Portables Rétro OLED (Anbernic RG556 / Retroid Pocket)
- Écran AMOLED 5,48 à 5,5 pouces 1080p
- Joysticks et gâchettes à effet Hall
- Prise en charge fluide du catalogue PS2 sur carte microSD
Mon avis sur cette fiche technique
En parcourant les schémas et le journal d'assemblage publiés par LCLDIY, c'est surtout la gestion mécanique de la dalle souple de 7,8 pouces qui retient mon attention. Marier une carte mère SCPH-70000 découpée à la main, qui chauffe et réclame une alimentation parfaitement stabilisée, avec un écran pliable de première génération incapable d'encaisser un pli franc sans casser relève d'un sacré casse-tête d'intégration. Le choix d'une charnière grand angle maintenant un rayon de courbure de 30 degrés rend certes la console assez épaisse une fois repliée, mais il évite toute tension fatale sur la nappe et sur la dalle lors des ouvertures répétées. Nous n'avons évidemment pas encore eu ce prototype unique entre les mains à la rédaction : si le créateur ou un atelier partenaire décide d'en produire une série en kit et souhaite nous confier un exemplaire de test pour le passer sur notre protocole complet en conditions réelles, notre banc d'essai lui est grand ouvert.
