À quelques pourcents de TSMC et pari du High-NA EUV sur le 14A : pourquoi Intel juge que la bataille des CPU se jouera sur l’échelle
Où en est véritablement Intel Foundry face à l’hégémonie de TSMC alors que se préparent les prochaines générations de processeurs PC ? À l’occasion d’une immersion de deux jours au cœur des usines et laboratoires de recherche les plus avancés du groupe dans l’Oregon pour le Dwarkesh Podcast, l’état-major technique d’Intel a livré un diagnostic sans détour. Pour Pushkar Ranade, directeur de la technologie (CTO) d’Intel, et Chris Auth, vice-président et directeur général en charge du développement manufacturier et de l’engagement client, le retard historique sur la finesse des transistors appartient au passé : le véritable défi face au géant taïwanais est désormais une question de volume industriel, de régularité des rendements et de choix architecturaux autour de la lithographie High-NA EUV.
Technologie contre volume : pourquoi quelques pourcents d’écart ne suffisent plus à départager deux fondeurs
Pendant près d’une décennie, le duel entre les fondeurs de semi-conducteurs s’est résumé à comparer la densité théorique des transistors après les déboires historiques du procédé 10 nm d’Intel. Selon Pushkar Ranade, cette grille de lecture n’a de sens que lorsqu’un industriel accuse toute une génération de retard sur son concurrent. Sur le plan purement technologique, le directeur technique affirme qu’Intel a désormais refait son retard avec ses nœuds de nouvelle génération.
D’après son analyse, les procédés maison peuvent se situer à peine à quelques pourcents d’écart (« a few percent off ») par rapport à TSMC sur la performance pure, l’efficacité énergétique ou la densité de surface. Mais aux yeux des grands clients de l’industrie, la bataille se gagne ailleurs : « Vous pouvez être en retrait de quelques pourcents, mais vous devez être à l’heure. Votre exécution doit garantir des rendements très élevés pour soutenir des montées en cadence à la fois massives et très rapides. Cela compte en réalité bien plus que de combler quelques pourcents d’écart sur la performance ou la surface », explique Pushkar Ranade.
Le dirigeant reconnaît avec lucidité que TSMC demeure aujourd’hui un fabricant de tranches de silicium (wafers) beaucoup plus vaste qu’Intel, et que rattraper cette différence d’échelle sera un processus « lent et graduel ». Cette contrainte de volume est d’autant plus rigide que l’ensemble du secteur se heurte à un plafond matériel mondial : même avec des capitaux illimités, l’industrie ne pourrait physiquement que doubler sa capacité de production de pointe, le néerlandais ASML ne fabriquant que moins d’une centaine de machines lithographiques EUV par an.
High-NA EUV et alimentation arrière : l’atout du nœud Intel 14A face au double patterning de TSMC

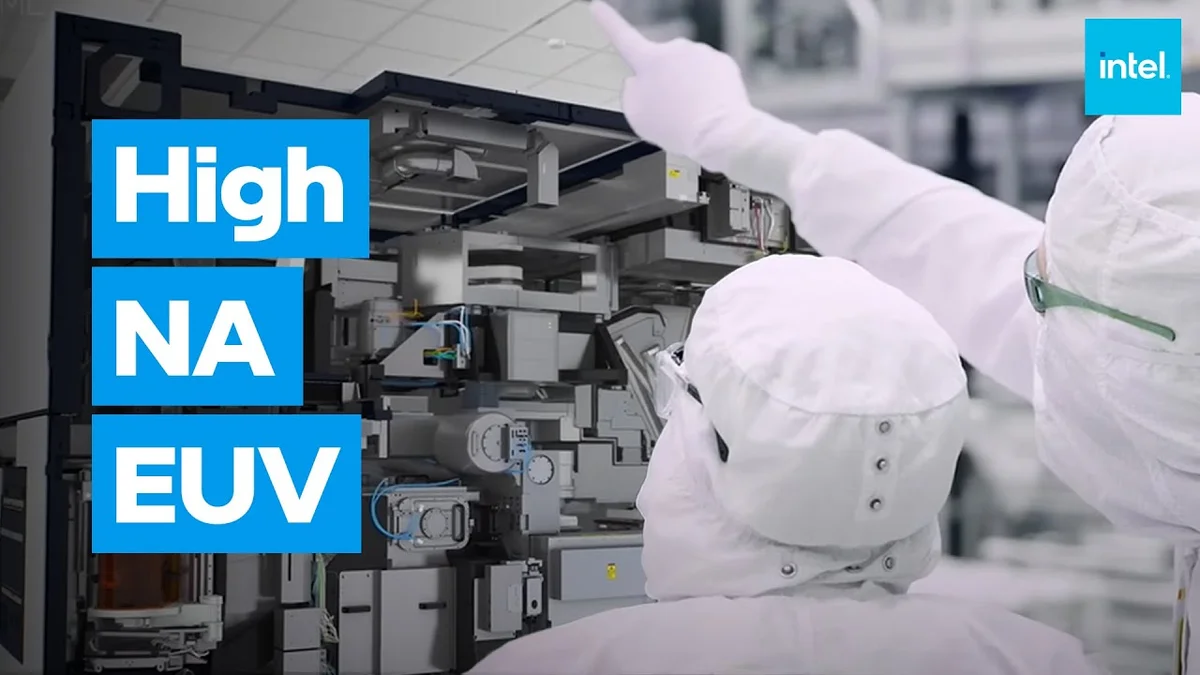

L’autre divergence stratégique majeure entre les deux fondeurs concerne l’adoption des scanners High-NA EUV d’ASML. Capables d’augmenter la résolution optique sur le wafer pour imprimer des motifs avec un pas (pitch, l’espacement entre deux structures) compris entre 16 nm et 8 nm en un seul passage, ces équipements colossaux ont été adoptés très tôt par Intel, tandis que TSMC préfère prolonger l’utilisation de ses machines EUV classiques sur ses nœuds actuels.
Pour Chris Auth, cette différence de trajectoire s’explique directement par un choix d’architecture interne : l’alimentation électrique par l’arrière du wafer (Backside Power Delivery, baptisée PowerVia chez Intel). En déplaçant tout le réseau de distribution d’énergie au dos de la tranche de silicium, Intel libère de l’espace précieux sur la face avant, là où logent les transistors de calcul et les interconnexions de données.
« Nous utilisons l’alimentation par l’arrière, ce qui permet d’alléger certaines contraintes de pas sur la face avant. Et cela vous autorise à imprimer directement avec le High-NA EUV. TSMC doit appliquer des pas beaucoup plus serrés parce qu’ils n’ont pas d’alimentation par l’arrière, et comme ils ne peuvent pas le faire avec le High-NA, ils doivent recourir au double patterning EUV », détaille Chris Auth. En relâchant ces contraintes géométriques en façade, Intel bénéficie d’une meilleure tolérance aux erreurs d’impression en un seul passage, évitant la complexité et les coûts d’exposition multiple. Le vice-président confirme au passage que le procédé Intel 14A figure dès aujourd’hui comme une option active dans le kit de conception (PDK), étudiée au cas par cas avec chaque client.
De Panther Lake à Nova Lake et aux transistors empilés : ce qui attend nos PC de jeu
Pour les joueurs PC, cette restructuration industrielle dicte directement la feuille de route des prochaines générations de processeurs Core Ultra. Tandis que le nœud 18A inaugure à grande échelle les transistors Gate-All-Around (RibbonFET) et l’alimentation arrière PowerVia sur Panther Lake, Intel continue de jouer la carte du pragmatisme hybride pour le très haut de gamme gaming : comme l’ont récemment illustré les spécifications du futur Intel Core Ultra 9 4995HX « Nova Lake-HX » à 28 cœurs ainsi que les premières cartes mères de bureau Nova Lake-S sur socket LGA 1954, la firme combine ses propres avancées avec les lignes 2 nm de TSMC tout en préparant la relève du nœud 14A.
Voir les disponibilités sur Amazon→
Et après l’ère du 14A ? L’industrie planche déjà sur l’empilement vertical des transistors de type N et P (architecture CFET) pour franchir le cap sub-nanométrique. Mais Jack Kavalieros, vice-président de la recherche sur les composants et Intel Fellow, tempère l’enthousiasme autour de cette approche : faire passer les interconnexions verticalement entre deux étages de transistors impose de creuser et de remplir des tranchées au ratio d’aspect extrême, avec un risque permanent d’y laisser des poches d’air et des cavités microscopiques.
Mon banc d’essai : pourquoi la régularité des rendements décidera du duel entre Nova Lake et les Ryzen X3D
Sur mon banc de test, les déclarations de Pushkar Ranade et Chris Auth résonnent comme l’aveu le plus lucide entendu chez Intel depuis bien longtemps. En tant qu’assembleur et testeur de matériel, peu m’importe qu’un nœud de gravure revendique 3 % de densité théorique supplémentaire sur une diapositive technique si les puces arrivent avec un an de retard, en quantités homéopathiques ou avec une courbe de tension mal maîtrisée.
Le couplage entre l’alimentation arrière PowerVia et la lithographie High-NA EUV en un seul passage sur le 14A repose sur une vraie logique physique : désengorger la face avant du silicium pour simplifier la gravure optique et stabiliser les fréquences sous forte charge. Si Intel parvient effectivement à verrouiller ses rendements industriels à temps pour ses architectures de fin de décennie tout en sécurisant le lancement de Nova Lake, la concurrence sur les processeurs gaming aura enfin retrouvé tout son mordant.
